Mocoma 7400 / 88 / 7440
RX/TX-laajennus( ei 7440)
-diodi D205 pois
-piirilevyn kohdasta R228 lähtevä ruskea tai vihreä johto
pois
-R228 paikkaan 330 ohmin vastus
-Vastukselta R228 menee folio piirille LC7191 nastaan 17. Folio katkaistaan nastan 17 jälkeen ennen vastusta R240.
(ohjetta korjattu Skannerilehden ohjeen ja saadun palautteen perusteella 23.1.2007)
Lähetystehon säätö
-FM; RV5
-AM; RV4 ( ei 7440)
Lähetystehon nosto FM
-Q4:sen 2- ja 3-jalat yhteen (ks. kuva).
-päätetransistorille kulkee näin "täysi jännite"
-lisäjäähdytys tarpeellinen
-lähettää myös AM:llä, muttei moduloi!
-HUOM! EI LAILLINEN MUUTOS!(Vain hätätilanteisiin!)
|
 |
- Huomioitava 7440:ssa em. kytkennässä:
- Q3 vaihdettava Q2:sen paikalle
- Q3:sen tilalle vaihdettava 2SC1969
- ilman näitä muutoksia kivet joutuvat liian koville...
Mikrofonikytkentä
-1: mikrofoniääni
-2: maa
-3: kuuntelu, palautus
-4: lähetys
Uniden Pro-420E
TX-äänenlaadun parannus
-vastuksen R121 rinnalle 3,3 nF kondensaattori
-kondensaattorin C106 tilalle 10nF (alkup.47nF)
-deviaatiosäätö trimmerillä VR2
Mocoma 59(S) & 99
RX/TX-laajennus
-PLL-piirin LC7132 jalan 7 maadoitus
--> 1=21, 2=22, ..., 19=39
-PLL-piirin LC7132 jalan 8 maadoitus
--> 10=40
Mikrofonikytkentä
-1: mikrofoniääni
-2: maa
-3: kuuntelupalautus/vapaa (ei pakollinen)
-4: lähetys
SÄÄTÖOHJEET
Danita Mark-5
Mikrofonikytkentä
-1: mikrofoniääni
-2: maa
-3: lähetys
-4: vapaa
-5: kuuntelupalautus
|
|
DIN-liittimiä kytkettäessä täytyy muistaa
tarkistaa pinnien numerointi, jos se ei ole entuudestaan tuttu;
ei nimittäin kulje järjestyksessä, joka yleensä ensimmäisenä
tulisi mieleen. 1 ja 3 ovat nimittäin reunimmaiset, ja 2
keskimmäinen nasta... 4 on 1:sen ja 2:sen välissä ja 5 on 2:sen
ja 3:sen välissä. Onneksi monista DIN-liittimistä tämä numerointi
kuitenkin löytyy, useimmiten vain niin pienellä tekstillä, ettei
siitä saa selvää...
|
|
President Harry
PIKATESTI (15.1.2000)

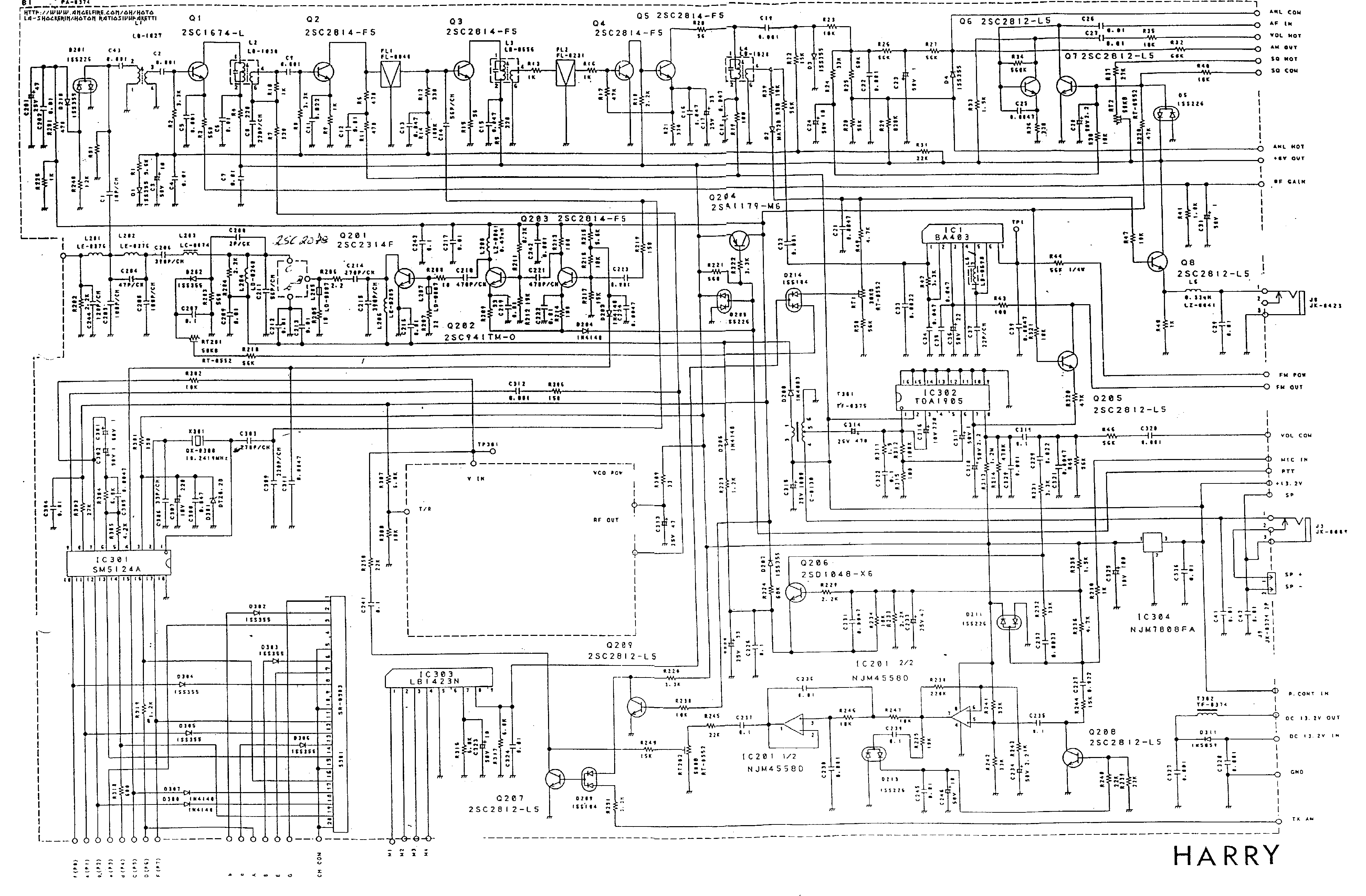

kytkentäkaavio(232kt)
Mikrofonikytkentä
-1: mikrofoniääni
-2: kuuntelu, palautus
-3: lähetys
-4: tyhjä
-5: maa
-6: tasajännite (13.2V), esim. vahvistavalle mikille
Koneen mukana tuleva vakiomikrofoni on varustettu
"konkkamikkikapselilla", minkä takia mikrofonilinjaan on syötetty
n.3.5V tasajännite (kapselin käyttöjännitteeksi). Kun kytket
muita mikrofoneja tai modeemeja, varmista, ettei tämä aiheuta
ongelmia. Tasajännitteen voi suodattaa pois esim. n.100nF
kondensaattorilla.
Micro 4023
RX/TX-laajennus:
-PLL-piirin LC7131 nastat 6 ja 18 yhteen
--> 1=21, 2=22, ..., 19=39
Zodiac M-5126
Säätöohjeet ja säätopaikkojen
sijoittelukaavio
RX/TX-laajennus
-kone pöydällä; etuseinä edessä, juotospuoli ylhäällä
-edestäpäin ensimmäinen nauhakaapeliliitin: vasemmalta lukien
nastat 6 ja 7 yhteen
-taaempi nauhakaapeliliitin; vasemmalta ensimmäinen nasta
maihin
Mikrofonikytkentä
-1: signaali, äänilinja mikrofonista
-2: vaippa, maa
-3: tangentti, lähetyksen kytkentä
-4: +12V jännite (ole varovainen! Tarpeellinen Zodiacin
omien erikoismikkien kanssa)
-5: palautus, kuuntelun kytkentä (ei välttämätön)
DIN-liittimiä kytkettäessä huomioi, mitä niistä on sanottu
kohdassa Danita Mark-5!!!
Kraco 2440
RX/TX-laajennus:
-diodi D208: etuseinän puoleinen pää, ja vastus R204:
kanavarummun puoleinen pää; yhdistetään
Cybernet-LA:t
-mm. Major M120, Mocoma 45/27, Nordland
Viking/Polar/Apollo/Saturn, Lafayette ym. ohjeita CYBERNET-sivulla.
Major M-120 (FI)
Mikrofonikytkentä
-ks. kohta Mocoma 59(S) & 99 (sama
kytkentä)
Säätöohjeita yms.
CYBERNET-sivulla
Norland Apollo & Polar & Saturn &
Viking yms.
Mikrofonikytkentä
-ks. kohta Mocoma 7400/88/7440
mikrofonikytkentä (sama kytkentä)
Säätöohjeita yms.
CYBERNET-sivulla
Ranger RCI-2950 & Mirage 2950 &
Sommerkamp 2000DX & Galaxy 2527
Ohjeita by SM0WJW/Janne:
Mic:
1:GND
2:audio
3:TX (ptt)
4:vastaanotto (rx)
5:kanava ylös
6:kanava alas.
Taajuuden lisäys:
Vanhempi malli:
Etsi kortti jossa ¨jumpperit¨ ovat (etukuoren takana). Siellä pitäisi olla ´J2´, missä on ¨jumpperi¨ ´P3´ ja ´P4´:n välissä. Jos otat pois tämän, radiosi lähettää/vastaanottaa 26-29,7Mhz. Jos laitat ¨jumpperin¨ ´P1´ ja ´P2´ väliin, niin saat 26-32Mhz. Prosessori pitää nyt resettaa napilla joka on näitten ¨jumppereitten¨ vieressä.

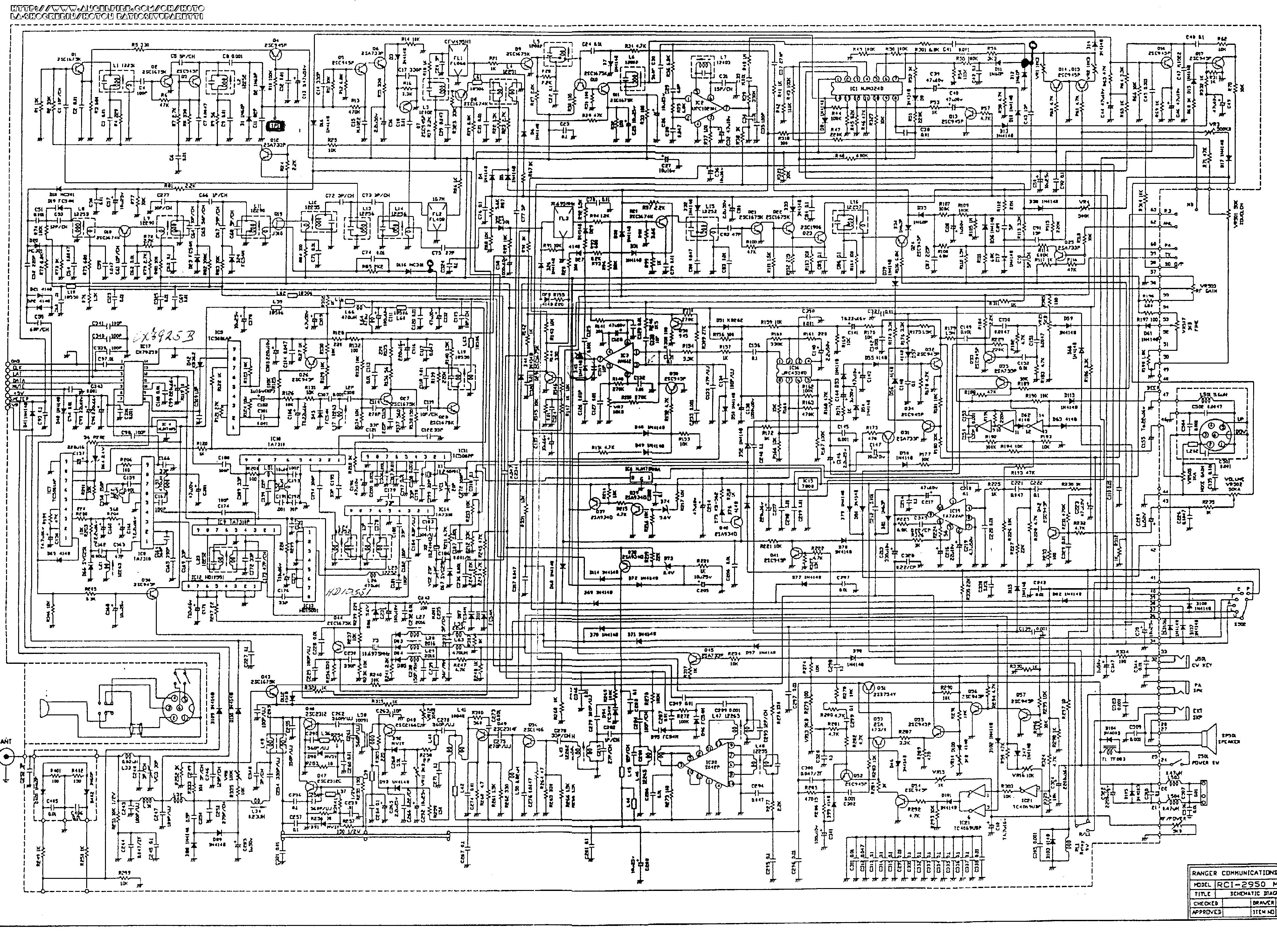

kytkentäkaavio, koko 451kt.
President Jackson / Grant

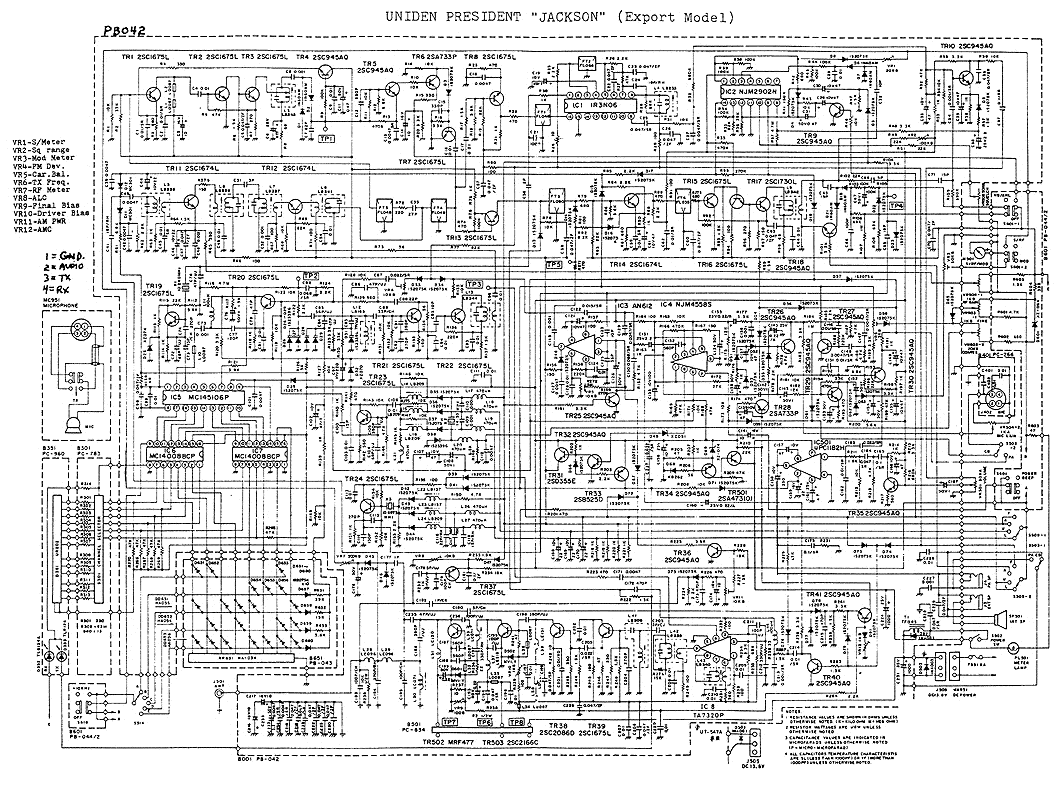

President Jacksonin
kytkentäkaavio, koko 179kt.
Tarkempi
kytkentäkaavio, koko 450kt
AM/FM-tehon säätö
-VR11; voidaan myös korvata 10K potikalla (Grant: VR13).
Mikrofonikytkentä
|
-1: maa
-2: mikrofoniääni
-3: lähetys
-4: vapaa
|
HUOM!
Monessa yksilössä mikrofonikytkentä on jälkikäteen muutettu
samanlaiseksi kuin esim. Mocoma 59:ssä!
Tarkista ennen tinausta!
|
Kuso-Jet
Säätöpisteitä
-RV1: signaalimittari
-RV2: kohinasalpa
-RV3: AM-modulaatio
-RV201: FM-deviaatio
-RV301: lähetystehomittari
Super Tomcat CB-2200 & Amecom 45 / 850
Mikrofonikytkentä
-ks. kohta Mocoma 7400/88/7440
mikrofonikytkentä (sama kytkentä)
Säätöpisteitä
-RV1: lähetystehomittari
-RV2: signaalimittari
-RV3: kohinasalpa
-RV4: AM-modulaatio
-RV5: FM-deviaatio
-RV6: AM-lähetysteho
-RV7: FM-lähetysteho
Lähetystehon nosto FM
-Q19: jalat 2 & 3 yhteen, ks. kuva
-AM-lähetys ei moduloi muutoksen jälkeen
-jäähdytystä lisättävä
-HUOM! Laiton muutos! Vain hätäkäyttöön!
|
|
Kanavamuutokset
-ks. CHIVARS-sivu.
Mocoma 45 & 27 (ei PR!)
Mikrofonikytkentä
-1: mikrofoniääni
-2: lähetys
-3: maa, vaippa
-4: vapaa
-5: kuuntelupalautus
DIN-liittimiä kytkettäessä huomioi, mitä niistä on sanottu
kohdassa Danita Mark-5!!!
Säätöohjeita yms.
CYBERNET-sivulla
HAM-International Alpha-1000 / Nordland
CB-Master
Mikrofonikytkentä
-ks. kohta Mocoma 45 & 27 (sama
kytkentä)
Danita 1240 / 240
Mikrofonikytkentä
-1: maa
-2: mikrofoniääni
-3: lähetys
-4: kuuntelupalautus
Danita 640
Mikrofonikytkentä
-ks. kohta Danita 240/1240 mikrofonikytkentä
(sama kytkentä)
Säätöpisteitä
-T5-T8: kuuntelu
-L105: kuuntelu; SINAD-suhde
-TC206: Oskillaattori; 10.240 MHz
-L107-L111, L115: lähetysteho
-L116: VCO-jännite
-RV105: FM-deviaatio
-RV106: signaalimittari
-RV103: tehomittari
Fintec FC220 / FC400
Skannauksen nopeutus
-vastus R134 (12K); tilalle säätövastus (esim.20K)
Mikrofonikytkentä
-ks. kohta Mocoma 7400/88/7440
mikrofonikytkentä (sama kytkentä)
Mac MC-30
Mocoma 7040
Mocoma 7140
Mikrofonikytkentä
-ks. kohta Mocoma 7400/88/7440
mikrofonikytkentä (sama kytkentä)
Kenwood TS-50S
TX-laajennus:
-diodin D5 poisto
-resetointi; "A=B"-näppäin pohjassa virta päälle
Kenwood TS-430
TX-laajennus:
-kolminapainen liitin koneen etuosassa, kohta merkitty
ympäröidyllä 10:llä; irroitus
Kenwood TS-440
TX-laajennus:
-diodit D80 ja D66 pois
-resetointi; "A=B"-näppäin pohjassa virta päälle
Kenwood TS-450S
TX-laajennus:
-diodi D27; poisto
Uniden 2830
RX/TX-laajennus:
-PLL-piirin (IC315) UL1170/UC1201/UC1250 jalat 34 ja 35
yhteen
Mikrofonikytkentä
-1: mikrofoniääni
-2: maa
-3: lähetys
-4: kanavanvalinta ylös (kun maadoittuu)
-5: kanavanvalinta alas (kun maadoittuu)
President Lincoln
RX/TX-laajennus:
-PLL-piirin (IC315) UL1170/UC1201/UC1250 jalat 34 ja 35
yhteen
-mikäli jalat ovat jo yhdessä, katso vaihtoehtoinen kytkentä
osoitteesta
http://members.tripod.com/~Rogerbird/conv.htm !
Mikrofonikytkentä
-1: mikrofoniääni
-2: maa
-3: lähetys
-4: kanavanvalinta ylös (kun maadoittuu)
-5: kanavanvalinta alas (kun maadoittuu)

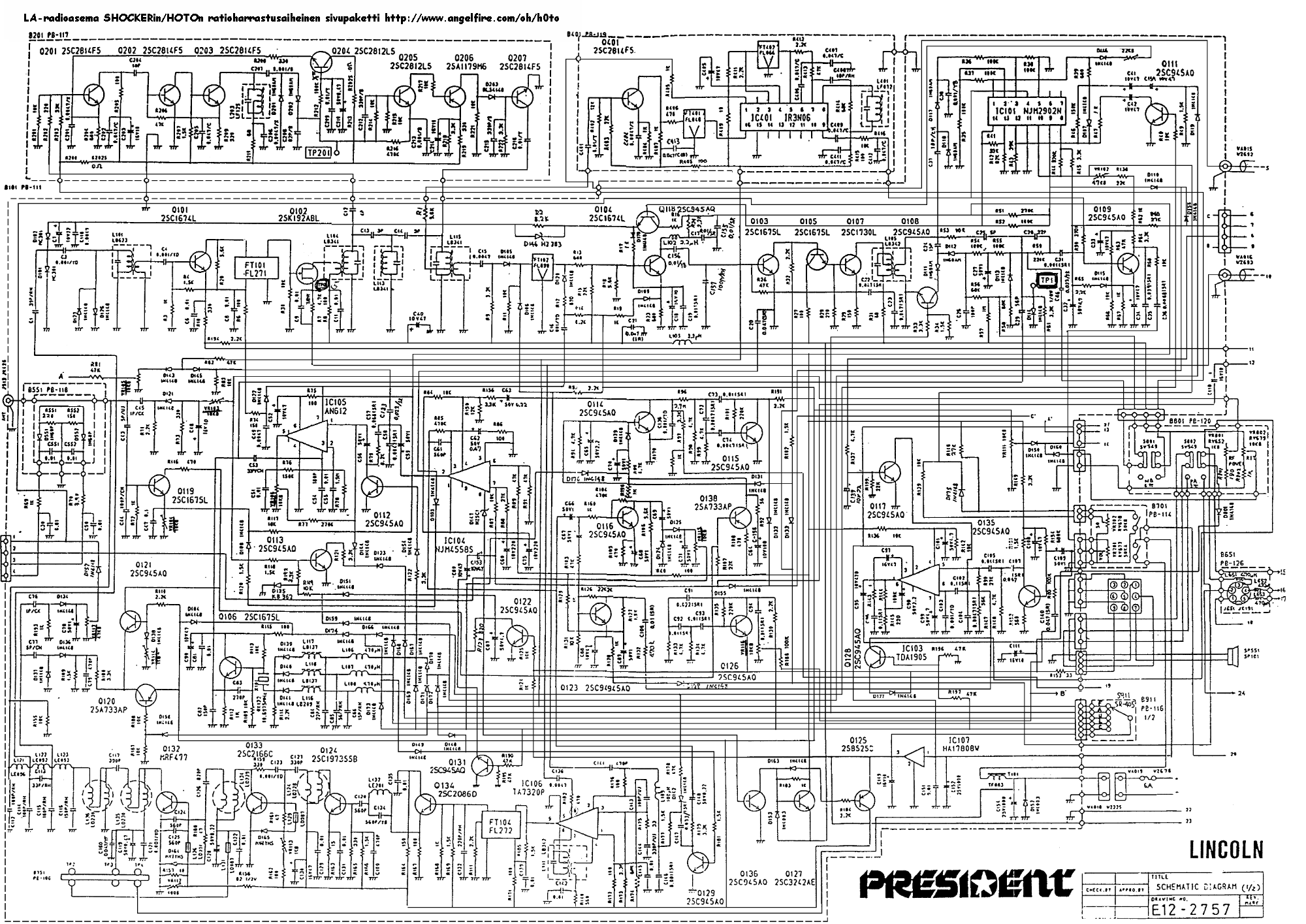

Kytkentäkaavio
Huom.! Koko 555kt
Icom IC-725
TX-laajennus:
-diodin D5 poisto
Icom IC-275
RX-laajennus(138-174MHz)
-diodin D44 poisto
(TX-laajennuskin sujuisi lähes yhtä helposti, mutta...)
Icom IC-720
TX-laajennus:
-vaaleansinisen johdon katkaisu (radion yläpuolen vasemmassa
takareunassa)
Superstar 3900
Ohjeita by SM0WJW/Janne:
Modulaatio:
Säädä trimmeristä vr 14, tai katkaise vastuksen r249 toinen jalka. Voit myös poistaa TR32:n; tämä antaa täydet tehot, mutta se ei ole terveellistä koneellesi.
am power: vr13
ssb power: vr12
Taajuuden lisäys:
1. etsi jalat #12 ja #13 IC7(MC14008BCP) piiristä.
2. Kytke katkaisija jalkojen väliin.
Nyt kun väännät katkaisijaa ja laitat bandiksi D, niin radiosi pitäisi lähettää/vastaanottaa 28.300Mhz-28.500Mhz.
|
